Trong các ngành điện tử, linh kiện chính xác và sản phẩm công nghiệp cao cấp, xi mạ vàng trên nhựa ngày càng được ứng dụng rộng rãi nhờ khả năng đáp ứng đồng thời yêu cầu kỹ thuật và chi phí sản xuất. Lớp mạ vàng giúp cải thiện độ dẫn điện, chống oxy hóa và nâng cao giá trị bề mặt cho các chi tiết nhựa phi kim.
Song song với đó, sự phát triển của các công nghệ phủ hiện đại như PVD, CVD và ALD đang tạo ra nhiều lựa chọn thay thế trong xử lý bề mặt. Điều này khiến không ít doanh nghiệp băn khoăn đâu là phương án phù hợp cho từng điều kiện sản xuất và yêu cầu sử dụng thực tế.
Việc hiểu rõ sự khác biệt giữa xi mạ vàng trên nhựa và PVD / CVD / ALD không chỉ giúp lựa chọn đúng công nghệ, mà còn hạn chế các rủi ro như bong tróc, suy giảm độ bền hoặc phát sinh chi phí ngoài dự toán. Bài viết dưới đây Khải Hoàn sẽ phân tích các khác biệt cốt lõi về cơ chế bám dính, hiệu quả sử dụng và tính ứng dụng của từng phương pháp.

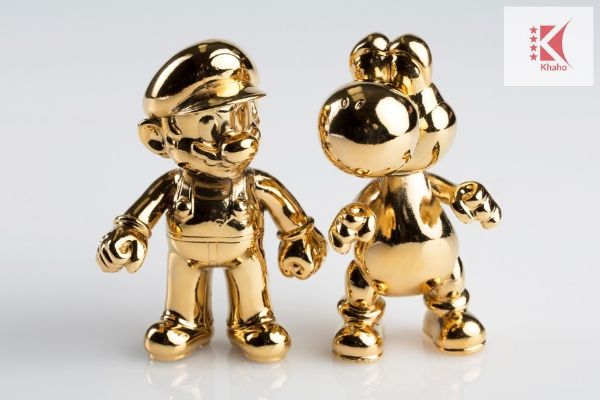

Xi mạ vàng trên nhựa trong bối cảnh cạnh tranh PVD / CVD / ALD
Sự phát triển của công nghệ phủ bề mặt đang làm thay đổi rõ rệt cách tiếp cận trong ngành hoàn thiện sản phẩm nhựa. Từ các phương pháp mạ điện truyền thống sử dụng hóa chất, doanh nghiệp dần chuyển sang các giải pháp hiện đại như PVD, CVD và ALD nhằm đáp ứng yêu cầu cao hơn về thẩm mỹ, độ bền và tính bền vững môi trường.
Trong số đó, PVD được ứng dụng phổ biến nhất trên nền nhựa nhờ lớp phủ mịn, sáng bóng, độ bám tốt và chi phí tương đối hợp lý. Công nghệ này phù hợp với các sản phẩm cần hiệu ứng bề mặt cao nhưng vẫn đảm bảo khả năng sản xuất ở quy mô lớn.
CVD và ALD cho phép tạo lớp phủ siêu mỏng, đồng đều ở mức vi mô, tuy nhiên quy trình phức tạp và chi phí đầu tư cao khiến hai công nghệ này chủ yếu được sử dụng trong các ứng dụng kỹ thuật đặc thù, thay vì sản phẩm tiêu dùng đại trà.
Trong bối cảnh đó, xi mạ vàng trên nhựa đang có xu hướng dịch chuyển sang PVD hoặc kết hợp PVD với các lớp nền kỹ thuật khác. Cách tiếp cận lai này giúp cân bằng giữa hiệu suất sử dụng, độ bền lớp phủ và khả năng triển khai thực tế trong sản xuất công nghiệp.

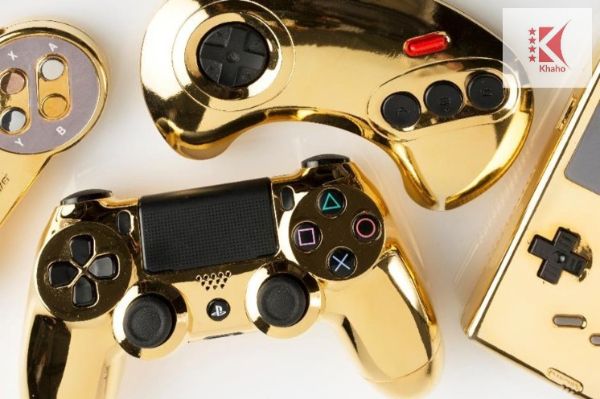

Những đánh đổi kỹ thuật khi không dùng xi mạ vàng trên nhựa
Trong thực tế sản xuất, việc loại bỏ hoàn toàn xi mạ vàng trên nhựa để thay thế bằng PVD, CVD hoặc ALD không phải lúc nào cũng mang lại hiệu quả tối ưu cho mọi loại sản phẩm và điều kiện vận hành.
Đánh đổi rõ rệt nhất nằm ở độ dày lớp phủ. Các công nghệ chân không thường tạo lớp phủ rất mỏng, phù hợp cho yêu cầu chính xác cao, nhưng hạn chế khả năng chống mài mòn hoặc duy trì tiếp xúc điện ổn định trong thời gian dài.
Bên cạnh đó là bài toán chi phí và khả năng mở rộng. Hệ thống CVD và ALD đòi hỏi thiết bị chân không phức tạp, chi phí đầu tư và vận hành cao, khiến sản xuất hàng loạt hoặc gia công chi tiết lớn trở nên kém linh hoạt.
Ngoài yếu tố độ mỏng, lớp phủ chân không còn nhạy cảm với môi trường sử dụng nếu nền nhựa không được xử lý chuẩn. Nhiệt độ, độ ẩm hoặc ma sát lặp lại có thể làm suy giảm hiệu suất lớp phủ theo thời gian.
Chính những yếu tố này khiến lớp phủ chân không không phải lúc nào cũng có thể thay thế hoàn toàn sản phẩm xi mạ trong các dây chuyền sản xuất đại trà và ứng dụng công nghiệp thực tế.

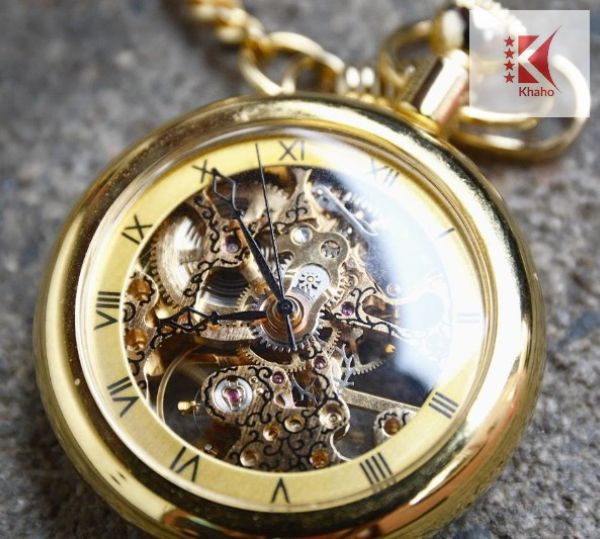

Bài toán chi phí – hiệu suất trong lựa chọn công nghệ phủ
Xét trên phương diện kinh tế – kỹ thuật, xi mạ vàng trên nhựa thường được lựa chọn khi doanh nghiệp cần lớp phủ có độ ổn định cao, đáp ứng đồng thời yêu cầu thẩm mỹ, dẫn điện hoặc bảo vệ bề mặt mà vẫn kiểm soát tốt ngân sách sản xuất.
So với CVD hay ALD, các công nghệ phủ chân không tuy tạo lớp màng cực mỏng và đồng đều nhưng đòi hỏi hệ thống thiết bị phức tạp, chi phí đầu tư lớn và khó mở rộng cho các dòng sản phẩm tiêu dùng hoặc linh kiện phổ thông.
Ở hướng tiếp cận khác, mạ điện cho phép điều chỉnh linh hoạt độ dày lớp phủ thông qua xử lý nền, lớp trung gian và quy trình gia công, từ đó đáp ứng tốt các yêu cầu sử dụng thực tế mà không làm chi phí tăng đột biến.
Mức chi phí thực tế không chỉ phụ thuộc vào hàm lượng vàng mà còn liên quan đến vật liệu nền, độ phức tạp của chi tiết và tiêu chuẩn kiểm soát chất lượng, vì vậy câu hỏi xi vàng bao nhiêu tiền thường dễ dự toán và ổn định hơn so với PVD, CVD hay ALD.
Chính nhờ tính thực tiễn này, khi tìm hiểu xi mạ vàng ở đâu TPHCM, nhiều doanh nghiệp ưu tiên các đơn vị có kinh nghiệm xử lý nhựa và tối ưu quy trình ứng dụng, thay vì chỉ chạy theo công nghệ cao nhưng khó triển khai đại trà.
Xi mạ vàng trên nhựa và PVD / CVD / ALD dưới góc nhìn kỹ thuật
Xét về bản chất, sự khác biệt giữa các công nghệ phủ vàng trên nền nhựa không nằm ở vật liệu vàng, mà nằm ở nguyên lý tạo lớp phủ và cách lớp phủ bám lên vật liệu phi kim – yếu tố quyết định độ bền, tính ổn định và khả năng ứng dụng lâu dài của sản phẩm, đặc biệt trong các giải pháp phục vụ sản xuất công nghiệp.
Xi mạ truyền thống sử dụng môi trường ướt và phản ứng điện hóa để hình thành lớp kim loại trên bề mặt đã được xử lý. Ngược lại, PVD, CVD và ALD hoạt động trong môi trường chân không hoặc khí phản ứng, nơi vật liệu phủ được tạo ra và lắng đọng ở cấp độ nguyên tử hoặc phân tử.
Chính sự khác biệt về cơ chế này dẫn đến chênh lệch rõ rệt về độ đồng đều lớp phủ, khả năng chống mài mòn, độ ổn định trong môi trường làm việc và mức độ phù hợp với từng loại sản phẩm nhựa.
Khác biệt cốt lõi về cơ chế bám dính giữa các phương pháp phủ
Điểm khác biệt cốt lõi giữa các công nghệ phủ không nằm ở lớp vàng nhìn thấy bên ngoài, mà nằm ở cách lớp phủ liên kết với nền nhựa phi kim – yếu tố quyết định tuổi thọ và độ bền sử dụng trong các ứng dụng xi mạ vàng trên nhựa.
Với các công nghệ xi mạ PVD chân không, CVD và ALD, lớp phủ được hình thành trực tiếp từ pha khí hoặc hơi kim loại. Các nguyên tử hoặc phân tử kim loại lắng đọng lên bề mặt ở quy mô vi mô, tạo lớp màng rất mỏng và đồng đều.
Tuy nhiên, khi áp dụng lên nhựa, hiệu quả bám dính của các công nghệ này phụ thuộc lớn vào chất lượng tiền xử lý. Nếu bề mặt nền không ổn định, độ bền lớp phủ có thể suy giảm theo thời gian sử dụng.
Nói cách khác, PVD/CVD/ALD nổi trội về độ chính xác và tính đồng nhất, trong khi mạ điện phát huy hiệu quả rõ rệt khi bài toán liên kết nền được xử lý đúng kỹ thuật, đặc biệt trong sản xuất hàng loạt.
Cơ chế tạo độ bám trên nền vật liệu phi kim
Với xi mạ vàng trên nhựa, độ bám không hình thành trực tiếp trên bề mặt polymer ban đầu mà thông qua chuỗi xử lý hóa học tạo lớp trung gian kim loại.
Bề mặt nhựa được nhám hóa, hoạt hóa và phủ các lớp kim loại nền như đồng hoặc niken trước khi mạ vàng. Lớp trung gian này đóng vai trò “cầu nối”, giúp lớp vàng hình thành liên kết cơ học và hóa học ổn định hơn với nền phi kim.
Tuy nhiên, do sự khác biệt lớn về tính chất vật liệu giữa nhựa và kim loại, liên kết này vẫn có thể suy giảm nếu sản phẩm chịu tác động nhiệt, rung động hoặc ma sát lặp lại trong quá trình sử dụng.
Cách lớp phủ chân không bám lên bề mặt nhựa
Với PVD, CVD và ALD, lớp phủ vàng không hình thành trong dung dịch hóa chất mà được tạo ra trong môi trường chân không có kiểm soát. Trong các ứng dụng xi mạ vàng trên nhựa, vật liệu mạ được bay hơi hoặc kích hoạt phản ứng, sau đó lắng đọng trực tiếp lên bề mặt nhựa.
Trước khi phủ, nhựa bắt buộc phải trải qua tiền xử lý như làm sạch sâu, tạo nhám vi mô hoặc kích hoạt plasma. Bước này giúp tăng năng lượng bề mặt, tạo điều kiện cho các nguyên tử kim loại bám chặt hơn.
Trong buồng chân không, các ion hoặc phân tử kim loại mang năng lượng cao va chạm vào bề mặt nhựa. Chính động năng này tạo nên liên kết vật lý và hóa lý bền vững, khác hoàn toàn với cơ chế kết tủa của mạ điện hóa.
Tuy nhiên, do lớp phủ chân không rất mỏng, độ bền lâu dài phụ thuộc lớn vào chất lượng xử lý bề mặt ban đầu. Nếu bề mặt nhựa không ổn định hoặc nhiễm bẩn, nguy cơ bong tách sau thời gian sử dụng vẫn có thể xảy ra.
CVD và ALD khi đặt cạnh xi mạ vàng trên nhựa
ALD nổi bật ở khả năng kiểm soát độ dày lớp phủ đến cấp độ nguyên tử, cho bề mặt gần như hoàn hảo. Tuy nhiên, tốc độ lắng đọng chậm và chi phí vận hành cao khiến công nghệ này chỉ phù hợp với các linh kiện có yêu cầu kỹ thuật đặc biệt.
CVD cho phép tạo lớp phủ đồng nhất và bám dính tốt, nhất là với các vật liệu chịu nhiệt. Với nền nhựa, giới hạn về nhiệt độ xử lý lại trở thành rào cản lớn, làm thu hẹp phạm vi ứng dụng thực tế.
Trong khi đó, xi mạ vàng trên nhựa vẫn được lựa chọn ở nhiều dây chuyền sản xuất nhờ khả năng triển khai linh hoạt, chi phí kiểm soát tốt và đáp ứng ổn định các yêu cầu thẩm mỹ lẫn chức năng cơ bản.
FAQ – Câu hỏi thường gặp về xi mạ vàng trên nhựa
Nhựa nào phù hợp để mạ vàng nhất?
ABS là lựa chọn phổ biến nhất nhờ khả năng bám mạ tốt và dễ xử lý bề mặt. Ngoài ra, PC, PC/ABS, PP và Acrylic vẫn có thể mạ nếu quy trình tiền xử lý đạt chuẩn.
Xi mạ vàng trên nhựa có đảm bảo độ dẫn điện không?
Có, nhưng bắt buộc phải tạo lớp nền kim loại dẫn điện (đồng hoặc niken) trước khi mạ vàng. Lớp vàng giúp ổn định tín hiệu và chống oxy hóa lâu dài.
Những lỗi bề mặt nào chỉ xuất hiện sau khi sản phẩm đã đưa vào sử dụng?
Thường gặp nhất là bạc màu, bong tróc, phấn hóa hoặc loang ố do UV, độ ẩm và ma sát. Các lỗi này thường chỉ lộ rõ sau một thời gian vận hành thực tế.
Xi mạ vàng trên nhựa có dùng cho bo mạch số lượng lớn không?
Có, công nghệ này được áp dụng rộng rãi cho PCB, chủ yếu mạ tại các pad và điểm tiếp xúc thay vì toàn bề mặt, giúp tối ưu chi phí và hiệu suất.
Kết luận
Xét trên góc độ kỹ thuật và ứng dụng, xi mạ vàng trên nhựa vẫn giữ vai trò quan trọng trong nhiều dây chuyền sản xuất, đặc biệt với các sản phẩm yêu cầu độ dẫn điện ổn định và lớp phủ có chiều dày kiểm soát được. Khi được xử lý bề mặt đúng quy trình, phương pháp này cho độ bền và tính ổn định phù hợp với sản xuất công nghiệp.
Trong khi đó, PVD, CVD và ALD mang lại ưu thế về độ chính xác và tính đồng đều lớp phủ, nhưng đi kèm là yêu cầu cao về thiết bị, chi phí và điều kiện vận hành. Việc lựa chọn công nghệ xi mạ nhựa cần dựa trên mục tiêu sử dụng, quy mô sản xuất và môi trường làm việc thực tế của sản phẩm.
Hiện nay, các giải pháp xi mạ vàng trên nhựa đang được nhiều doanh nghiệp quan tâm nhờ khả năng kết hợp ưu điểm của mạ truyền thống và công nghệ phủ hiện đại. Cách tiếp cận này giúp cân bằng giữa hiệu suất kỹ thuật, độ bền lâu dài và tính khả thi khi triển khai trong sản xuất.
